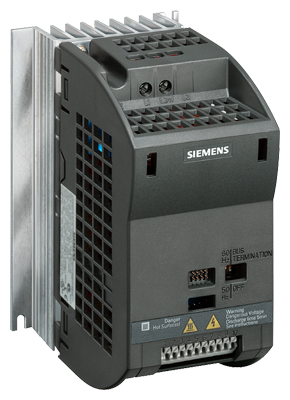

6SL3211-0AB13-7BB1 - Biến tần G110 0.37kW CPM110
Thông số kỹ thuật 6SL3211-0AB13-7BB1 - Biến tần G110 0.37kW CPM110
Tên sản phẩm | 6SL3211-0AB13-7BB1 - Biến tần G110 0.37kW CPM110 |
Mã sản phẩm | 6SL3211-0AB13-7BB1 |
Thông số | SINAMICS G110-CPM110 AC Drive, with integr. filter B 200-240V1AC+10/-10% 47-63Hz RS485 interface (USS protocol) CT: 0.37kW; VT: 0.37kW CT overload: 150% 60s 150x 90x 116 (HxWxD) Degree of protection IP20 Ambient temperature -10+50 °C without BOP without analog input |
Kích thước | 100.00 x 180.00 x 160.00 |
Khối lượng | 0.800 Kg |
Bảo hành | Bảo hành chính hãng 12 tháng |
Tổng quan về Biến tần SINAMICS G110
SINAMICS G110 là một bộ chuyển đổi với các chức năng cơ bản cho một loạt các ứng dụng truyền động công nghiệp với tốc độ thay đổi.
Bộ chuyển đổi SINAMICS G110 cực kỳ nhỏ gọn hoạt động với điều khiển tần số điện áp từ 200 V đến 240 V trên hệ thống cung cấp đường dây một pha.
Đây là giải pháp chuyển đổi lý tưởng "có giá thành hợp lý" trong dải công suất thấp hơn của dòng sản phẩm SINAMICS.
Các thành phần nguồn phía dòng sau có sẵn cho bộ chuyển đổi SINAMICS G110:
- Bộ lọc EMC
- Lò phản ứng dòng
- Cầu chì
- Ngắt mạch
Các phụ kiện được liệt kê dưới đây cũng có sẵn:
- Bảng điều khiển
- Lắp đặt phụ kiện
- Công cụ vận hành
Những lợi ích của biến tần G110
- Cài đặt, cấu hình và vận hành đơn giản
- Thiết kế EMC mạnh mẽ
- Phạm vi thông số mở rộng cho phép cấu hình cho nhiều ứng dụng
- Kết nối cáp đơn giản
- Chức năng có thể mở rộng với các phiên bản tương tự và USS
- Động cơ hoạt động êm ái do tần số xung cao
- Thông tin trạng thái và cảnh báo qua BOP tùy chọn (Bảng điều khiển cơ bản)
- Sao chép nhanh các thông số qua BOP tùy chọn
- Các tùy chọn bên ngoài cho giao tiếp PC và BOP
- Thời gian phản hồi nhanh của các đầu vào kỹ thuật số với mức độ tái tạo cao cho các ứng dụng yêu cầu phản hồi nhanh
- Đầu vào điểm đặt chính xác sử dụng đầu vào tương tự 10 bit có độ phân giải cao (chỉ dành cho các phiên bản tương tự)
- Đèn LED cho thông tin trạng thái
- Các biến thể với bộ lọc EMC tích hợp lớp A hoặc B
- Công tắc DIP để dễ dàng thích ứng với các ứng dụng 50 Hz hoặc 60 Hz
- Công tắc DIP để kết thúc bus đơn giản cho phiên bản USS (RS485)
- Giao diện RS485 nối tiếp hỗ trợ bus (chỉ dành cho các phiên bản USS) cho phép tích hợp vào hệ thống truyền động nối mạng
- Phương pháp 2/3 dây (tín hiệu xung / duy trì) để điều khiển đa năng thông qua đầu vào kỹ thuật số
- Giới hạn điện áp thấp hơn có thể điều chỉnh cho liên kết DC để đảm bảo phanh động cơ được kiểm soát nếu mất điện
Phụ kiện của biến tần G110
- Bảng điều hành BOP
- Bộ điều hợp để gắn trên thanh DIN (kích thước khung FSA và FSB)
- Bộ kết nối bộ chuyển đổi PC
- Công cụ vận hành STARTER
Tiêu chuẩn quốc tế
- Đáp ứng các yêu cầu của hướng dẫn điện áp thấp của EU
- Đánh dấu CE
- Chứng nhận UL và cUL
- C-Tick
Thiết kế
Bộ chuyển đổi tiêu chuẩn SINAMICS G110 được trang bị mô-đun điều khiển và mô-đun nguồn, cung cấp cho bộ chuyển đổi trong phiên bản CPM 110 (Mô-đun nguồn có điều khiển) với thiết kế nhỏ gọn và hiệu quả. Chúng hoạt động với công nghệ IGBT mới nhất và điều khiển vi xử lý kỹ thuật số.
Dòng sản phẩm bộ chuyển đổi SINAMICS G110 bao gồm các biến thể và phiên bản sau:
- Biến thể tương tự có sẵn trong các phiên bản sau:
- Không có bộ lọc EMC, có tản nhiệt
- Với bộ lọc EMC tích hợp, lớp A / B, với tản nhiệt
- Không có bộ lọc EMC, có tản nhiệt phẳng (chỉ với kích thước khung FSA)
- Với bộ lọc EMC tích hợp, lớp B, với tản nhiệt phẳng (chỉ với kích thước khung FSA)
- Biến thể USS (RS485) có sẵn trong các phiên bản sau:
- Không có bộ lọc EMC, có tản nhiệt
- Với bộ lọc EMC tích hợp, lớp A / B, với tản nhiệt
- Không có bộ lọc EMC, có tản nhiệt phẳng (chỉ với kích thước khung FSA)
- Với bộ lọc EMC tích hợp, lớp B, với tản nhiệt phẳng (chỉ với kích thước khung FSA)
Đối với kích thước khung FSA, việc làm mát được thực hiện thông qua tản nhiệt và đối lưu tự nhiên. Kích thước khung FSA với tản nhiệt phẳng giúp tiết kiệm không gian và tản nhiệt thuận lợi vì có thể lắp thêm tản nhiệt bên ngoài tủ điều khiển. Đối với các kích thước khung FSB và FSC, một quạt tích hợp được sử dụng để làm mát tản nhiệt, giúp thiết kế nhỏ gọn nhất có thể.
Các kết nối cho tất cả các biến thể của bộ chuyển đổi đều có thể dễ dàng truy cập và ở cùng một vị trí. Để đảm bảo khả năng tương thích điện từ tối ưu và kết nối dễ dàng, các kết nối đường dây và động cơ được đặt ở hai phía đối diện (như với công tắc tơ). Khối đầu cuối điều khiển không yêu cầu vít để lắp đặt nó.
BOP (Bảng điều khiển cơ bản) tùy chọn có thể được cài đặt mà không cần sử dụng công cụ.
Chức năng
- Ứng suất trên hệ thống cơ học của máy được giảm thiểu bằng cách sử dụng dải tần số có thể bỏ qua để tránh hiệu ứng cộng hưởng, chọn thời gian lên / xuống dốc lên đến 650 giây, sử dụng làm mịn đoạn đường nối cũng như có thể chuyển bộ chuyển đổi sang động cơ quay (mạch khởi động lại bay)
- Tăng tính khả dụng của nhà máy do tự động khởi động lại sau khi mất điện hoặc ngừng hoạt động
- Giới hạn dòng điện nhanh (FCL) để hoạt động không bị lỗi trong trường hợp phụ tải tăng đột ngột
- Đặc tính V / f có thể tham số (ví dụ: đối với động cơ đồng bộ)
- Phanh DC cũng như phanh hỗn hợp để phanh nhanh mà không cần điện trở phanh bên ngoài
- Giới hạn điện áp liên kết DC sử dụng bộ điều khiển VDC_max
- Chức năng bù trượt, chiết áp cơ điện tử và ba điểm đặt tốc độ cố định
- Tăng điện áp có thể tham số để có hiệu suất động cao hơn khi khởi động và tăng tốc
