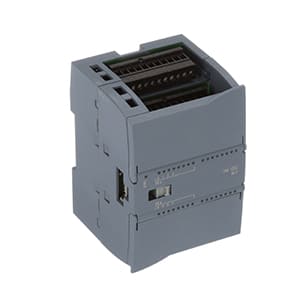

6ES7222-1XF32-0XB0 - Module S7-1200 DIGITAL OUTPUT SM 1222 8DO

Thương hiệu: Siemens | PLC S7-1200

SIMATIC S7-1200, Digital output SM 1222, 8 DO, Relay Changeover contact



Quà tặng - Khuyến mại đặc biệt

Miễn phí giao hàng

Bảo hành chính hãng 12 tháng

Lượt xem: 5086

Kho hàng: 15 sản phẩm

Gọi ngay để được tư vấn mua hàng: 0904.777.528

  • Trong hộp có:
  • Chưa cập nhật
  • Cam kết:
  • Bán hàng bằng cả trái tim
  • Hàng chính hãng
  • Bảo hành 12 tháng
  • Đổi trả 1 đổi 1 trong 1 tháng
  • Giao hàng Toàn Quốc

Thông tin sản phẩm

6ES7222-1XF32-0XB0 - Module S7-1200 DIGITAL OUTPUT SM 1222 8DO

6ES7222-1XF32-0XB0 - Module S7-1200 DIGITAL OUTPUT SM 1222 8DO



Mã sản phẩm 6ES7222-1XF32-0XB0
Thông số SIMATIC S7-1200, Digital output SM 1222, 8 DO, Relay Changeover contact
Kích thước 8.80 x 10.90 x 8.60
Khối lượng 0.372 Kg

Giới thiệu về PLC S7-1200

Bộ điều khiển logic khả trình (PLC) S7-1200 mang lại tính linh hoạt và sức mạnh để điều khiển nhiều thiết bị đa dạng hỗ trợ các yêu cầu về điều khiển tự động. Sự kết hợp giữa thiết kế thu gọn, cấu hình linh hoạt và tập lệnh mạnh mẽ đã khiến cho S7-1200 trở thành một giải pháp hoàn hảo dành cho việc điều khiển nhiều ứng dụng đa dạng khác nhau.

Kết hợp một bộ vi xử lý, một bộ nguồn tích hợp, các mạch ngõ vào và mạch ngõ ra trong một kết cấu thu gọn, CPU trong S7-1200 đã tạo ra một PLC mạnh mẽ. Sau khi người dùng tải xuống một chương trình, CPU sẽ chứa mạch logic được yêu cầu để giám sát và điều khiển các thiết bị nằm trong ứng dụng. CPU giám sát các ngõ vào và làm thay đổi ngõ ra theo logic của chương trình người dùng, có thể bao gồm các hoạt động như logic Boolean, việc đếm, định thì, các phép toán phức hợp và việc truyền thông với các thiết bị thông minh khác.

Các tính năng và dung lượng

Chức năng CPU 1211C CPU 1212C CPU 1214C
Kích thước vật lý (mm) 90 x 100 x 75 110 x 100 x 75
Bộ nhớ người dùng
Bộ nhớ làm việc 25 kB 50 kB
Bộ nhớ nạp 1 MB 2 MB
Bộ nhớ giữ lại 2 kB 2 kB
I/O tích hợp cục bộ
Kiểu số 6 ngõ vào / 4 ngõ ra 8 ngõ vào / 6 ngõ ra 14 ngõ vào / 10 ngõ ra
Kiểu tương tự 2 ngõ ra 2 ngõ ra 2 ngõ ra
Kích thước ảnh tiến trình 1024 byte ngõ vào (I) và 1024 byte ngõ ra (Q)
Bộ nhớ bit (M) 4096 byte 8192 byte
Độ mở rộng các module tín hiệu Không 2 8
Bảng tín hiệu 1
Các module truyền thông 3 (mở rộng về bên trái)
Các bộ đếm tốc độ cao 3 4 6
Đơn pha 3 tại 100 kHz

3 tại 100 kHz

1 tại 30 kHz

3 tại 100 kHz

3 tại 30 kHz

Vuông pha 3 tại 80 kHz

3 tại 80 kHz

1 tại 20 kHz

3 tại 80 kHz

3 tại 20 kHz

Các ngõ ra xung 2
Thẻ nhớ Thẻ nhớ SIMATIC (tùy chọn)
Thời  gian  lưu  giữ  đồng  hồ thời gian thực Thông thường 10 ngày / ít nhất 6 ngày tại 400C
PROFINET 1 cổng truyền thông Ethernet
Tốc độ thực thi tính toán thực 18 μs/lệnh
Tốc độ thực thi Boolean 0,1 μs/lệnh

Các loại module lắp đặt thêm

Module Chỉ ngõ vào Chỉ ngõ ra Kết hợp In/Out
Module tín hiệu (SM) Kiểu số 8 x DC In 8 x DC Out
8 x Relay Out
8 x DC In / 8 x DC Out
8 x DC In / 8 x Relay Out
16 x DC In 16 x DC Out
16 x Relay Out
16 x DC In / 16 x DC Out
16 x DC In / 16 x Relay Out
Kiểu tương tự 4 x Analog In
8 x Analog In
2 x Analog In
4 x Analog In
4 x Analog In / 2 x Analog Out
Bảng tín hiệu (SB) Kiểu số _ _ 2 x DC In / 2 x DC Out
Kiểu tương tự _ 1 x Analog In _
Module truyền thông (CM)
RS485
RS232

Nổi bật tính năng

  • Cổng truyền thông Profinet (Ethernet) được tích hợp sẵn:



Dùng để kết nối máy tính, với màn hình HMI hay truyền thông PLC-PLC

Dùng kết nối với các thiết bị khác có hỗ trợ chuẩn Ethernet mở

Đầu nối RJ45 với tính năng tự động chuyển đổi đấu chéo

Tốc độ truyền 10/100 Mbits/s

Hỗ trợ 16 kết nối ethernet

TCP/IP, ISO on TCP, và S7 protocol



  • Các tính năng về đo lường, điều khiển vị trí, điều khiển quá trình:



6 bộ đếm tốc độ cao (high speed counter) dùng cho các ứng dụng đếm và đo lường, trong đó có 3 bộ đếm 100kHz và 3 bộ đếm 30kHz

2 ngõ ra PTO 100kHz để điều khiển tốc độ và vị trí động cơ bước hay bộ lái servo (servo drive)

Ngõ ra điều rộng xung PWM, điều khiển tốc độ động cơ, vị trí valve, hay điều khiển nhiệt độ…

16 bộ điều khiển PID với tính năng tự động xác định thông số điểu khiển (auto-tune functionality)



  • Thiết kế linh hoạt:



Mở rộng tín hiệu vào/ra bằng board tín hiệu mở rộng (signal board), gắn trực tiếp phía trước CPU, giúp mở rộng tín hiệu vào/ra mà không thay đổi kích thước hệ điều khiển

Mỗi CPU có thể kết nối tối đa 8 module mở rộng tín hiệu vào/ra.

Ngõ vào analog 0-10V được tích hợp trên CPU

3 module truyền thông có thể kết nối vào CPU mở rộng khả năng truyền thông, vd module RS232 hay RS485

Card nhớ SIMATIC, dùng khi cần rộng bộ nhớ cho CPU, copy chương trình ứng dụng hay khi cập nhật firmware

Chẩn đoán lỗi online / offline

Giao tiếp



S7-1200 hỗ trợ kết nối Profibus và kết nối PTP (point to point).

Giao tiếp PROFINET với:

    • Các thiết bị lập trình
    • Thiết bị HMI
    • Các bộ điều khiển SIMATIC khác

Hỗ trợ các giao thức kết nối:

    • TCP/IP
    • SIO-on-TCP
    • Giao tiếp với S7

Tham khảo thêm thông tin tại đây

Chế độ bảo hành

MTEE là nhà phân phối chính thức thiết bị PLC S7-1200 của Siemens tại Việt Nam, giá cả tốt nhất thị trường, đầy đủ các chính sách bảo hành chính hãng.

————————————————

Liên hệ:

Để được tư vấn trực tiếp, quý khách vui lòng liên hệ với chúng tôi theo thông tin sau:
➢ Tư vấn bán hàng: 0904 777 528 / 0799 15 95 95 (call/zalo)
➢ Email: info@mtee.vn

Cảm ơn quý khách đã truy cập vào website MTEE.VN. Kính chúc quý khách nhận được những thông tin hữu ích và có những trải nghiệm tuyệt vời trên trang.

0 đánh giá cho 6ES7222-1XF32-0XB0 - Module S7-1200 DIGITAL OUTPUT SM 1222 8DO

Đánh giá từ sản phẩm mới nhất

Xem tất cả đánh giá

Thông số kỹ thuật

    Product
    Article Number (Market Facing Number) 6ES7222-1XF32-0XB0
    Product Description SIMATIC S7-1200, Digital output SM 1222, 8 DO, Relay Changeover contact
    Product family SM 1222 digital output modules
    Product Lifecycle (PLM) PM300:Active Product
    Price data
    Price Group / Headquarter Price Group SK / 212
    List Price (w/o VAT) Show prices
    Customer Price Show prices
    Metal Factor None
    Delivery information
    Export Control Regulations AL : N / ECCN : EAR99H
    Factory Production Time 1 Day/Days
    Net Weight (kg) 0.372 Kg
    Product Dimensions (W x L x H) Not available
    Packaging Dimension 8.80 x 10.90 x 8.60
    Package size unit of measure CM
    Quantity Unit 1 Piece
    Packaging Quantity 1
    Additional Product Information
    EAN 6940408101975
    UPC 887621206956
    Commodity Code 85389091
    LKZ_FDB/ CatalogID ST72
    Product Group 4508
    Group Code R111
    Country of origin China
    Compliance with the substance restrictions according to RoHS directive Since: 2013.03.15
    Product class A: Standard product which is a stock item could be returned within the returns guidelines/period.
    WEEE (2012/19/EU) Take-Back Obligation -
    REACH Art. 33 Duty to inform according to the current list of candidates

    Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

    Lead

    Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

    Classifications

      Version Classification
    eClass 6 27-24-22-04
    eClass 7.1 27-24-22-04
    eClass 8 27-24-22-04
    eClass 9 27-24-22-04
    eClass 9.1 27-24-22-04
    ETIM 4 EC001419
    ETIM 5 EC001419
    ETIM 6 EC001419
    ETIM 7 EC001419
    IDEA 4 3566
    UNSPSC 15 32-15-17-05
