Thông tin sản phẩm

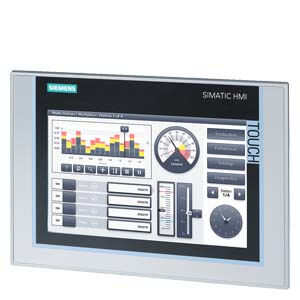

Màn hình HMI TP900 COMFORT - 6AV2124-0JC01-0AX0
Thông số kỹ thuật Màn hình HMI TP900 COMFORT - 6AV2124-0JC01-0AX0
Tên sản phẩm | Màn hình HMI TP900 COMFORT - 6AV2124-0JC01-0AX0 |
Mã sản phẩm | 6AV2124-0JC01-0AX0 |
Thông số | SIMATIC HMI TP900 Comfort, Comfort Panel, Touch operation, 9" widescreen TFT display, 16 million colors, PROFINET interface, MPI/PROFIBUS DP interface, 12 MB configuration memory, Windows CE 6.0, (Microsoft Support included Security updates discontinued) configurable from WinCC Comfort V11 |
Kích thước | 36.00 x 49.80 x 12.20 |
Khối lượng | 2.533 Kg |
Bảo hành | Bảo hành chính hãng 12 tháng |
Tổng quan về Màn hình HMI
Màn hình tiện nghi HMI SIMATIC - Thiết bị tiêu chuẩn:
- Chức năng HMI tuyệt vời cho các ứng dụng.
- Màn hình rộng TFT với các kích thước 4 ", 7", 9 ", 12", 15 ", 19" và 22 "(tất cả 16 triệu màu) với diện tích hiển thị nhiều hơn tới 40% so với các thiết bị tiền nhiệm
- Tích hợp chức năng cao cấp với kho lưu trữ, tập lệnh, trình xem PDF / Word / Excel, Internet Explorer, Media Player và Web Server
- Màn hình có thể điều chỉnh độ sáng từ 0 đến 100% qua PROFIenergy, qua HMI hoặc qua bộ điều khiển
- Kiểu dáng công nghiệp hiện đại, mặt trước bằng nhôm đúc từ 7 inch trở lên
- Cài đặt chính xác cho tất cả các thiết bị cảm ứng
- Bảo mật dữ liệu trong trường hợp mất điện cho thiết bị và cho thẻ nhớ SIMATIC HMI
- Hiệu suất tối đa với thời gian làm mới màn hình ngắn
- Thích hợp cho các môi trường công nghiệp cực kỳ khắc nghiệt nhờ các phê duyệt mở rộng như ATEX 2/22 và các phê duyệt hàng hải
- Tất cả các phiên bản có thể được sử dụng như một máy khách OPC UA hoặc như một máy chủ
- Thiết bị sử dụng phím có đèn LED ở mọi phím chức năng và cơ chế nhập văn bản mới, tương tự như bàn phím của điện thoại di động
- Tất cả các phím đều có tuổi thọ 2 triệu thao tác
- Định cấu hình bằng phần mềm kỹ thuật WinCC của khung kỹ thuật TIA Portal
Ghi chú:
Có sẵn phiên bản Comfort Outdoor 7 "và 15". Các thiết bị này đã được thiết kế đặc biệt cho các ứng dụng ngoài trời trong môi trường khó khăn. Chất lượng hiển thị tốt nhất, ngay cả dưới ánh sáng mặt trời, mặt trước chống tia UV và hơn thế nữa.
Để biết thêm thông tin, vui lòng truy cập:
http://www.siemens.com/osystem-panels
Những lợi ích của màn hình HMI
- Thành phần tích hợp của Tự động hóa tích hợp hoàn toàn (TIA):
- Tăng năng suất, chi phí kỹ thuật tối thiểu, giảm chi phí vòng đời
- Cũng có thể được sử dụng ở vị trí thẳng đứng, nơi không gian lắp đặt bị hạn chế (tất cả các thiết bị cảm ứng)
- Giảm chi phí dịch vụ và vận hành do:
- Thời gian cấu hình và vận hành ngắn nhờ kỹ thuật hiệu quả và tải dự án nhanh chóng
- Tự động sao lưu qua thẻ nhớ SIMATIC HMI tùy chọn
- Tuổi thọ dài của đèn nền
- Thiết kế không cần bảo trì
- Bảo mật dữ liệu trong trường hợp mất điện
- Biểu diễn đơn giản và thân thiện với người dùng của các giá trị quy trình, chẳng hạn như trường đầu vào / đầu ra, đồ họa, đường cong xu hướng, biểu đồ thanh, văn bản và bitmap
- Thư viện đồ họa có sẵn với các đối tượng màn hình được cấu hình sẵn
- Có thể được sử dụng trên toàn thế giới:
- Có thể định cấu hình 32 ngôn ngữ trực tuyến (bao gồm bộ ký tự Châu Á và Kirin)
- Lên đến 32 ngôn ngữ có thể được chuyển trực tuyến
- Văn bản và đồ họa phụ thuộc vào ngôn ngữ
- Giao diện phần cứng và phần mềm tiêu chuẩn để tăng tính linh hoạt và tiết kiệm trên phần cứng bổ sung:
- PROFIBUS và PROFINET tích hợp (với 7 "trở lên, hai cổng PROFINET với công tắc tích hợp, với giao diện bổ sung 15" trở lên với hỗ trợ gigabit)
- Hai khe cắm thẻ SD để lưu trữ các kho lưu trữ, dữ liệu người dùng và để sao lưu tự động
- Giao diện máy chủ USB để kết nối ổ đĩa flash USB, bàn phím, chuột và máy in
- Với 7 "trở lên, giao diện đầu ra âm thanh để sử dụng với trình phát đa phương tiện tích hợp
- Định dạng lưu trữ Windows chuẩn (CSV) cho các kho lưu trữ và công thức nấu ăn cho phép xử lý thêm bằng các công cụ tiêu chuẩn (ví dụ: Microsoft Excel)
- Sm @ rtServer để truy cập từ xa giữa các hệ thống SIMATIC HMI khác nhau hoặc các thiết bị đầu cuối di động
Ứng dụng
SIMATIC HMI Comfort Panels có thể được sử dụng ở bất cứ nơi nào máy móc và nhà máy được điều khiển và giám sát tại địa phương - trong quá trình sản xuất, tự động hóa và xây dựng như nhau. Chúng có thể được sử dụng trong tất cả các loại ngành công nghiệp và ứng dụng. Chúng phù hợp một cách lý tưởng với các tác vụ trực quan đòi hỏi cao và do chức năng tích hợp, thiết bị phù hợp có thể được chọn cho mọi ứng dụng.
Chức năng
- Hiển thị và thay đổi các thông số quy trình
- Các phím chức năng được sử dụng để kích hoạt trực tiếp các chức năng và hành động trong các thiết bị vận hành bằng phím và với KTP400. Lên đến 16 chức năng có thể được cấu hình đồng thời trên các phím chức năng. Các phím chức năng cũng có thể được sử dụng trực tiếp như thiết bị ngoại vi đầu vào PROFIBUS DP hoặc PROFINET IO.
- Quy trình hiển thị:
- Đồ họa vector (các đối tượng đường thẳng và mặt phẳng khác nhau)
- Định vị động và hiển thị / ẩn đối tượng động
- Hiển thị hoàn toàn đồ họa, biểu đồ và biểu đồ thanh
- Hiển thị lên đến 8 xu hướng cho mỗi trường xu hướng; đồ họa đường cong xu hướng với các chức năng cuộn và thu phóng để truy cập lịch sử và lựa chọn linh hoạt thời kỳ biểu diễn; đọc thước để xác định các giá trị hiện tại và hiển thị trong bảng
- Thư viện đồ họa toàn diện (Thư viện ký hiệu SIMATIC HMI)
- Các biểu tượng: thanh trượt, thước đo, đồng hồ
- Xử lý chức năng tuần hoàn bằng đồng hồ báo thức
- Hàm ghép cho các biến
- Hệ thống báo hiệu
- Báo động rời rạc và cảnh báo tương tự (báo động giới hạn)
- Các lớp thông báo có thể xác định một cách tự do (ví dụ: trạng thái / thông báo lỗi) để định nghĩa phản hồi báo nhận và hiển thị các sự kiện thông báo
- Trạng thái và thông báo lỗi với lịch sử tin nhắn
- Màn hình tin nhắn, cửa sổ tin nhắn và dòng tin nhắn được cấu hình sẵn
- Lưu trữ tin nhắn và các giá trị xử lý (trên thẻ SD / thẻ đa phương tiện / ổ đĩa flash USB, v.v. hoặc ổ đĩa mạng qua Ethernet)
- Các loại lưu trữ khác nhau: Lưu trữ tuần hoàn và tuần tự
- Lưu trữ dữ liệu lưu trữ ở định dạng Windows chuẩn (CSV)
- Đánh giá trực tuyến kho lưu trữ giá trị quy trình sử dụng đường cong xu hướng
- Có thể đánh giá bên ngoài bằng các công cụ tiêu chuẩn (MS Excel, MS Access)
- Nhật ký báo động và nhật ký ca
- Chức năng in (xem "Máy in được đề xuất")
- Thay đổi ngôn ngữ
- 32 ngôn ngữ trực tuyến, 32 ngôn ngữ cấu hình bao gồm các bộ ký tự Châu Á và Kirin
- Quản lý công thức
- Với bộ nhớ dữ liệu bổ sung (trên thẻ SD / đa phương tiện / ổ đĩa flash USB, v.v.)
- Xử lý trực tuyến / ngoại tuyến trên bảng điều khiển
- Lưu trữ dữ liệu công thức ở định dạng Windows chuẩn (CSV)
- Có thể xử lý bên ngoài bằng các công cụ tiêu chuẩn (MS Excel, MS Access)
- Chức năng PG STATUS / FORCE VAR kết hợp với SIMATIC S7
- Hiển thị chẩn đoán kết hợp với SIMATIC S7 hỗ trợ khắc phục sự cố nhanh chóng
- Lựa chọn màn hình từ PLC cho phép người vận hành điều khiển từ PLC
- Hiển thị các tài liệu HTML bằng MS Internet Explorer
- Visual Basic Script cung cấp sự linh hoạt thông qua việc triển khai các chức năng mới bao gồm. giao diện với các thẻ (hoạt động so sánh, lặp qua, v.v.)
- Văn bản trợ giúp cho quá trình hình ảnh, báo thức và thẻ
- Các hàm số học
- Giới hạn giám sát giá trị để kiểm soát quá trình đáng tin cậy của đầu vào và đầu ra
Truy cập tại đây để xem thông tin chi tiết sản phẩm.
————————————————
